防烟排烟系统及通风、空调系统防火建设工程消防验收现场评定技术指南

一、系统设置

1.1 防烟系统的设置形式应符合设计文件要求。

　　现场评定方法：

　　1 对照设计文件及相关资料，检查防烟系统的设置部位及形式；

　　2 当采用自然通风时，检查外窗的开启方式，测量开启的有效面积；

　　3 当采用机械加压送风系统时，应符合现行国家标准《建筑防烟排烟系统技术标准》GB 51251的有关规定。

1.2 排烟系统的设置形式应符合设计文件要求。

　　现场评定方法：

　　1 对照设计文件及相关资料，检查排烟系统的设置部位及形式；

　　2 当采用自然排烟时，检查自然排烟窗的设置位置、数量、开启形式并测量自然排烟窗的有效面积；

　　3 当采用机械排烟系统时，应符合现行国家标准《建筑防烟排烟系统技术标准》GB 51251的有关规定。

二、排烟风机、加压送风机和补风机

2.1 排烟风机、加压送风机和补风机的设置位置、数量及安装情况应符合设计文件要求。

　　现场评定方法：

　　1 对照设计文件及相关资料，检查排烟风机、加压送风机和补风机的设置位置、数量及安装情况；

　　2 检查风机铭牌是否清晰，是否有注明名称和编号的标志；

　　3 检查风机控制柜是否有注明名称和编号的标志，仪表、指示灯显示正常，有手动自动切换装置；

　　4 查看排烟风机、加压送风机和补风机的产品质量证明文件。

2.2 排烟风机、加压送风机和补风机的运转功能、信号反馈、主备电源自动切换功能应符合设计文件要求。

　　现场评定方法：

　　1 现场启动风机，检查风机叶轮旋转方向是否正确，运转是否平稳；

　　2 检查风机控制柜、消防联动控制器是否能准确显示风机的启动、停止状态信息；

　　3 检查供电情况，主备电源是否能自动切换。

三、风管、防火阀及排烟防火阀

3.1 风管的材质及防火包覆材料应符合设计文件要求。

　　现场评定方法：

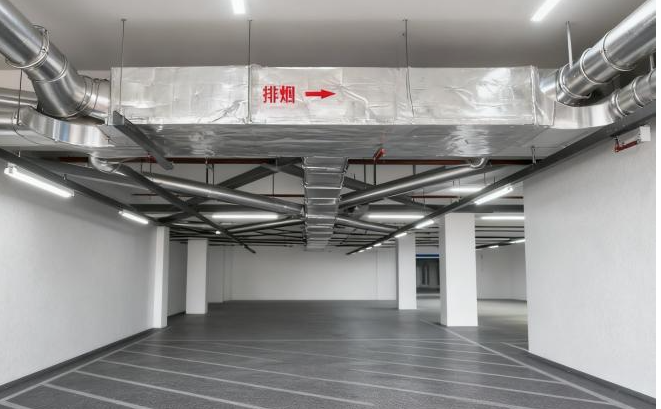

　　1 检查风管布置、材质、厚度及隔热层材质及厚度；

　　2 检查管道的安装连接情况；

　　3 查看风管及防火包覆材料的产品质量证明文件。

3.2 防火阀、排烟防火阀两侧风管耐火极限或风管外壁的防火保护措施应符合设计文件要求。

　　现场评定方法：对照设计文件及相关资料，检查防火阀、排烟防火阀两侧风管耐火极限或风管外壁的防火保护措施。

3.3 风口、防火阀、排烟防火阀等规格、型号、设置位置应符合设计文件要求。

　　现场评定方法：

　　1 检查风口的位置；

　　2 检查防火阀、排烟防火阀、止回阀的规格、型号、方向、设置位置、支吊架等；

　　3 检查送风口、排烟阀或排烟口是否能正常手动开启和复位，检查手动开启装置的安装位置，高度等；

　　4 查看消防产品质量证明文件。

四、其他组件

4.1 应急排烟窗、应急排烟排热设施、可熔性采光带（窗），挡烟垂壁、余压装置的设置应符合设计文件要求。

　　现场评定方法：对照设计文件及相关资料，检查应急排烟窗、应急排烟排热设施、可熔性采光带（窗），挡烟垂壁、余压装置的设置位置、材质、数量、高度等各项指标。

4.2 风管穿越防火墙、防火隔墙、楼板处的孔隙封堵措施应符合设计文件要求。

　　现场评定方法：对照设计文件及相关资料，检查风管穿越防火墙、防火隔墙、楼板处是否设置套管及封堵措施。

五、系统功能

5.1 防烟系统功能应符合设计文件要求。

　　现场评定方法：

　　1 将风机控制柜处于手动状态，现场启动风机，查看风机启动情况；

　　2 将风机控制柜处于自动状态，在消防控制室手动启动风机，查看风机启动情况；

　　3 将风机控制柜处于自动状态，手动打开任意一个常闭送风口，查看风机启动情况；

　　4 自动控制方式下，模拟触发信号，查看相应区域内的常闭加压送风口和加压送风机的开启状况与反馈信号；

　　5 检查加压送风口气流方向，实测风速；

　　6 测量楼梯间、前室与走道之间的余压值；

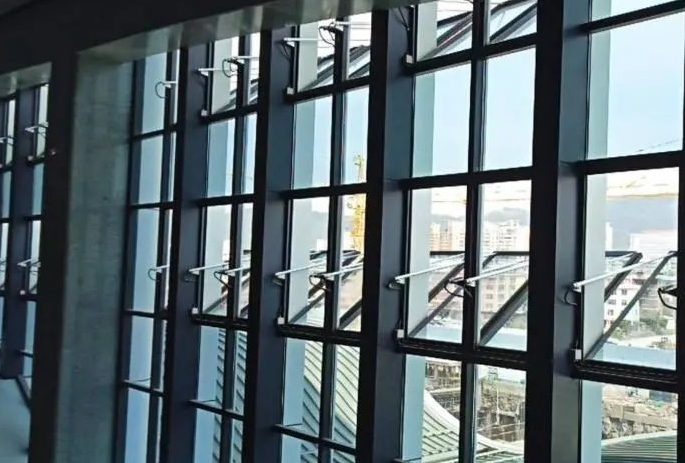

　　7 现场手动开启应急排烟窗，观察其动作和信号反馈情况。

5.2 排烟系统功能应符合设计文件要求。

　　现场评定方法：

　　1 将风机控制柜处于手动状态，现场启动风机，查看风机启动情况；

　　2 将风机控制柜处于自动状态，在消防控制室手动启动风机，查看风机启动情况

　　3 将风机控制柜处于自动状态，手动打开排烟口或消防控制室远程启动排烟口，检查风机启动状况与反馈信号，查看通风空调系统关闭情况；

　　4 自动控制方式下，模拟触发信号，查看相应部位送风口、排烟口、风机、活动式挡烟垂壁、通风空调系统与电动防火阀动作状况与反馈信号；

　　5 设有补风的系统，在启动排烟系统的同时，检查补风系统是否启动；

　　6 当通风与排烟合用风机时，模拟火警，检查风机是否自动切换到消防运行状态；

　　7 检查排烟口气流方向，实测风速；

　　8 现场手动开启应急排烟排热装置，观察其动作和信号反馈情况。

六、通风、空调系统防火

6.1 通风、空调系统采取的防火措施应符合设计文件要求。

　　现场评定方法：

　　1 检查通风、空调系统应采取的防火措施；

　　2 检查防火阀的设置，送风机、排风机的设置位置；

　　3 检查特殊场所空气是否循环使用；

　　4 查看通风、空调系统的风管、绝热材料的产品质量证明文件。

6.2 火灾状态下通风、空调系统的联动逻辑关系应符合设计文件要求。

　　现场评定方法：模拟触发信号，测试火灾状态下通风、空调系统是否按照设计文件的逻辑关系联动关闭。

依据河南省《建设工程消防验收现场评定技术标准》
