消防工程符号图例大全(1)
- 作者:四川消防检测设备
- 发布时间:2023-04-10 11:50:20
- 来源:/
- 点击:817
看任何一份图纸都要先学会看图例,不同的设计可能图例不一样,看消防工程图首先要仔细看清楚总平面图,各建筑要分清楚,再看清楚前面的图纸设计说明和图例,其中有各种符号标示,然后看系统图,这是相对比较难的,多花点时间就行,最后各层消防平面图就自然而然能看下去了,并掌握识图的基本知识,最新国家标准图形符号,了解这些符号的意义,按照所说的方法去看,看清楚仔细分析,应该就能快速看明白了。

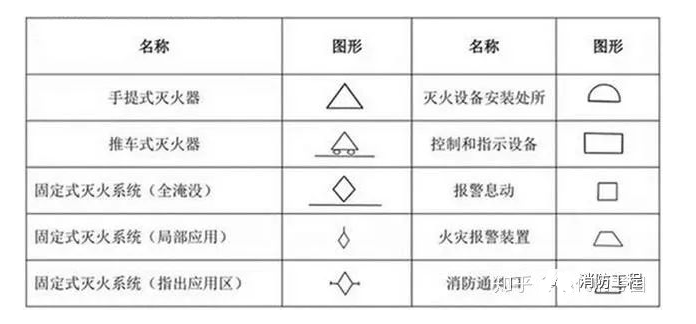

基本符号表示消防设备类别,下表是常见的基本符号:

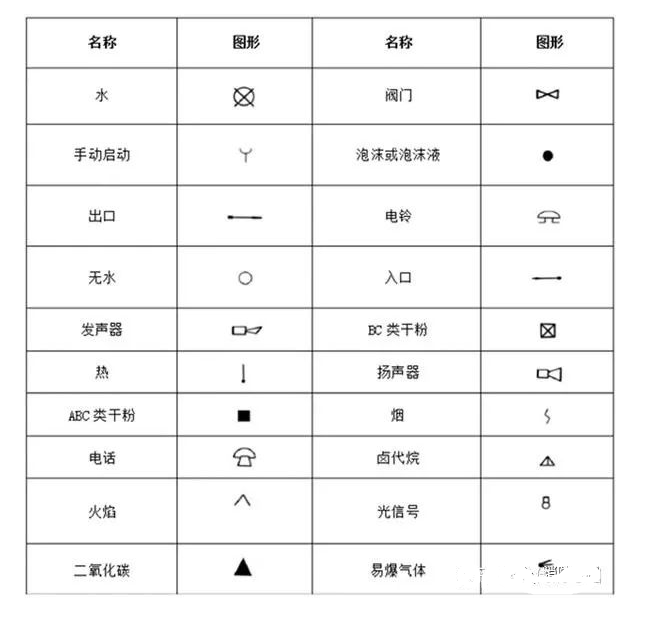

消防工程辅助符号:

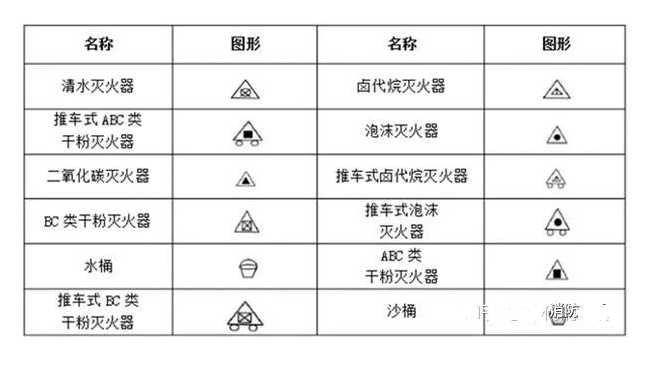

消防工程灭火器符号:

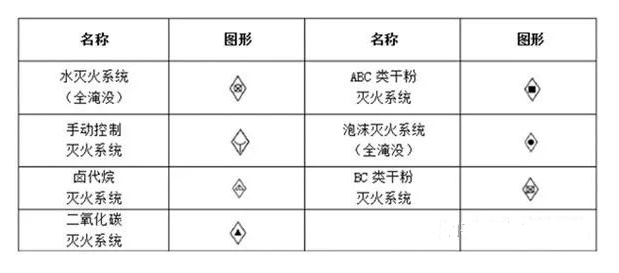

消防工程固定灭火器系统符号:

消防工程灭火设备安装处符号:

消防工程自动报警设备符号:
